吸盤式電磁鐵結構選型

一、結構設計原理：

  吸盤式失電電磁鐵按電磁原理，采用了與吸盤式電磁鐵相反的工作方式，即在失電狀態下依靠內置超強吸力的永久磁鐵，產生強大的吸持力。而在通電的狀態下，因施加的直流電所產生的磁力與內置永久磁鐵的固有磁力極性相反，從而吸力相互抵消使電磁鐵不產生吸持力。而當施加的直流電所產生的磁力與內置永久磁鐵的磁力極性相同時，則可獲得較失電狀態下更大的吸持力。

  二、應用場景：

  吸盤式失電電磁鐵，螺線管，常被用以控制物件的停止或前進的狀態，作為材料或產品輸送的控制元件，廣泛用在自動化傳輸作業線上，可進行遠程操作，動作可靠，吸力穩定，特別適合需長時間吸合的情況，省能是其獨特之點。在機械手、食品機械、醫療機械上亦有應用。

  三、使用案列：

 自動化傳輸作業線 機械手、食品機械、醫療機械

  四、吸盤電磁鐵功能最大化建議：

  為保證操作的安全，被電磁鐵吸起的物體被吸合表面應平整，同時被吸物體的表面積最好要大于或等于電磁鐵的電磁吸合面積。

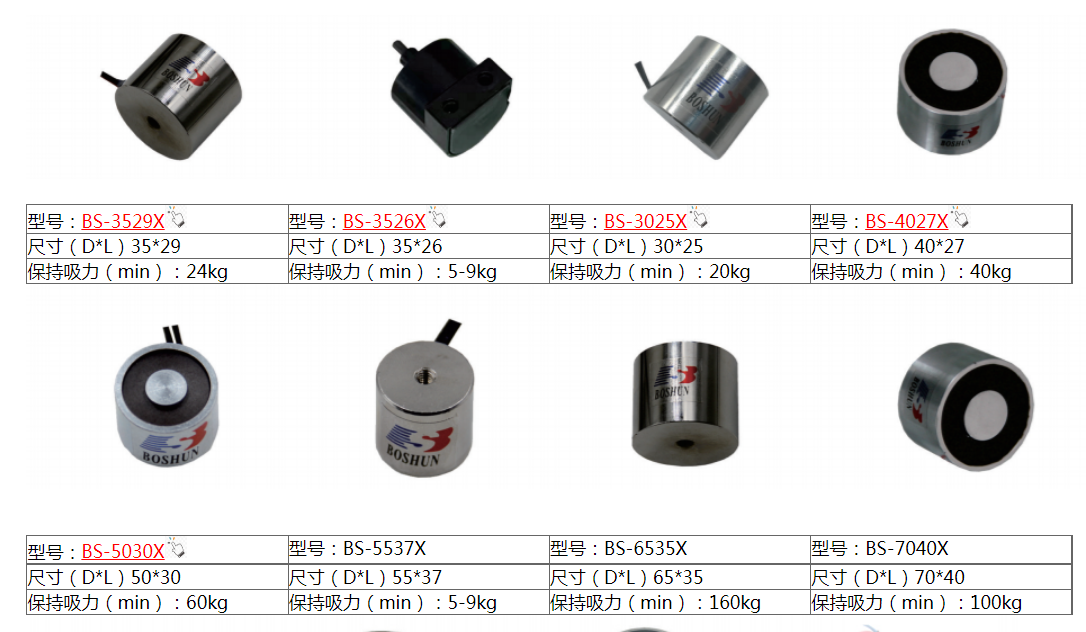

  五、吸力與電磁鐵尺寸參考表：

  從圖1可以看出，吸盤式的尺寸越大，吸盤式電磁鐵的吸力越大，當然也根據設計需求來做調整，吸盤式與其他幾種類型的價格相對于高出很多，慎選。
